微分头怎样才能选到最心仪的型号呢?今天小编将带大家了解微分头的分类以便于大家可以更为快速的选中自己心仪的微分头。

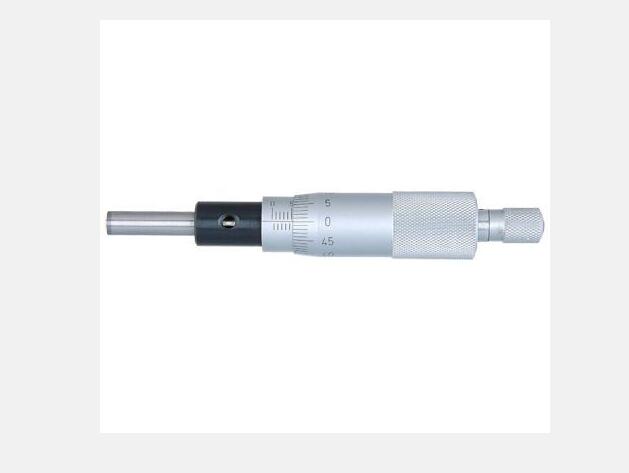

微分头(micrometer head)是安装在测量仪器和精密机械上,广泛应用于测量、进给、定位等用途的精密装置。近年来,随着技术进步,其应用范围进一步扩大,
除了与测量夹具组合使用外,还在精密进给装置、激光设备用十字移动工作台、操纵器等得到广泛采用。
随着应用范围的扩大,客户的需求也趋于多样化,即便是标准样式的通用产品,也备有测量范围、轴套部分形状、全长等各不相同的多种型号,可按照用途进行选择。
微分头如何选型?
微分头的选型要点主要包括测量范围、测量面、轴套、刻度规格、微分筒的大小等。
01、微分头测量范围(行程)
请选择大于预估行程的测量范围。标准型备有5mm~50mm不等的6个范围。
即使预估行程仅为2mm~3mm,如果安装空间足够充裕,选择25mm型号更经济。
需要超过50mm的长行程时,可以通过与量块配合使用的方式解决。
02、轴套轴套为测微头的保持部分,形状分为“直柄型”和“带锁紧螺母型”。
03、测量面
用作测量装置时,平面型比较常用。
用作进给装置时,采用球面型可将测微头安装部分倾斜所导致的误差降至最小限度。在相对位置关系不太稳定,需要更高精度时,推荐使用防止旋转装置。
04、测微螺杆螺距
标准螺距:0.5mm
快速进给:1mm螺距,可实现快速定位,耐负载能力更强
精细进给:0.1mm螺距、0.25mm螺距,方便微动进给和精细定位
05、恒定测力装置
用作测量仪器时,推荐带恒定测力装置。
用作挡块或以省空间为先时,请考虑使用“无恒定测力装置”。
06、刻度规格
用作测量仪器或指定了移动量时,需要注意刻度规格。
与外径千分尺相同的刻度规格为“正刻度”,是标准型。刻度值沿测微螺杆收缩的方向增加。相反,刻度值沿测微螺杆推出的方向增加的是“反刻度”规格。
“正反刻度”规格沿正反两个方向都可以轻松读取,数字分别用黑色、红色标示,读取轻松简单。
测微头还备有可以直接读取测量值的带计数器和数显型。数显型还能通过输出测量数据,进行测量值的记录和统计演算。
07、微分筒外径
微分筒直径对于操作性和定位的“精细度”影响较大。小直径微分筒定位速度快,大直径微分筒可进行精细的定位和读取。大直径微分筒还备有配备调速装置以提高操作性的型号。
大直径方便读数,小直径定位更快
无锡市锡山区羊尖镇友联量具配件厂位于无锡羊尖镇,专业生产优质微分头和定制各类非标微分头。产品优质,生产高效,秉承"顾客至上,锐意进取"的经营理念,
坚持"客户第一"的原则为广大客户提供优质的服务。
通过以上内容相信大家对于微分头应该如何选型已经有了一定的了解,想要知道更多资讯以及相关购置需求可以和我司取得联系,我们将及时为您提供服务与帮助。感谢大家的阅读。
