本实用新型属于一种采用机械方法为特征用于计量内径(或内距)的计量装置，即一种计量内径微分头(千分尺)。

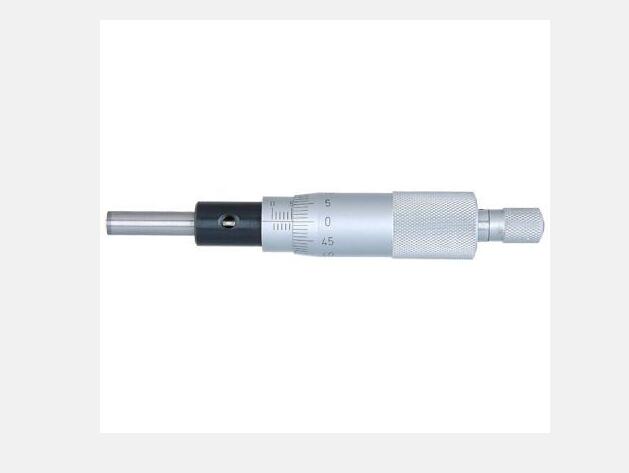

用于计量内径或内距的微分头(千分尺)，通常由转帽、微分筒、锁紧装置和一对测头组成。使用时旋动转帽通过其内机械传动装置使一对测头与被测内径壁相触，然后用锁紧装置紧固事，从微分筒读出数据。
用这种计量装置进行测量，由于操作过程中转帽的受力不同(操作者不同)，总是存在不同程度的测量误差而得不到解决。本实用新型的目的是提供一种能解决或减少上述测量过程中所产生的测量误差的计量装置，使用该微分头测量能避免人为干扰，提高测量精度。
本实用新型为达到上述目的，在微分头的转帽和微分筒之间加有一个适当的恒力，使微分头总是在恒力下测定数据，从而避免了由于受力不同所产生的测量误差，达到提高测量精度之目的。为此，本实用新型对原微分头进行改进，其特征在于转帽内加有一对棘轮和弹簧，使一支棘轮固定微分筒上，另一对固定在转帽上，两个棘轮侧面互相接触，弹簧安装在微分筒与一棘轮侧面之间，并给棘轮上加一定的压力。由于两棘轮侧面之间的摩擦力，使微分筒与转帽之间总存在一恒力作用(等于弹簧加在棘轮上的压力)，即在计量时有一恒定测力作用，而这个力与测量者旋动转帽的作用力无关，因此实现可在相同受力条件进行测量，避免由此而产生的测量误差，提高了测量精度。下面通过附图(作为本实用新型的一个实施例)，对本实用新型的结构给予详细说明。
为测力微分头的结构图。图中1、固紧螺帽；2、螺母；3、转帽；4、两棘轮；5、弹簧；6、微分筒；7、锁紧装置；8、固定套管；9、测微螺杆；10、测头；Ⅰ、Ⅱ分别为在微分筒6和转帽3上开槽位置。测力微分头的结构除设计一套施加测力装置外与现在使用的微分头相同，施加测力装置的结构为在已有的微分头转帽3内加有两个棘轮4和弹簧5，同时在转帽3和微分筒6上各相对(180°)开两个槽。其中一个棘轮靠身的两个爪下到微分筒6的两个槽内，另一棘轮的两个爪下到转帽的两个槽里，使一支棘轮固定在微分筒上，另一支棘轮固定在转帽上(均动配合)，弹簧5安装在微分筒6与一侧棘轮之间(或者转帽3与另一侧棘轮之间)，使之对棘轮侧面施加一压力。使用该测力微分头进行测量时，转动转帽3、微分筒6侧作轴向运动，通过弹簧5将力加到与微分筒相关棘轮上，并使其作轴的移动使两棘轮接触侧面作用力增加，当棘轮移动到一定距离时不再作轴向移动(最大作用力)，而只是转动。这时在转帽与微分筒之间加有一恒定的弹簧作用力，即为测力。选择弹簧的强度，使这个测力达600～1000g。即可使在测量中 在转帽与微分筒之间施加一恒定测力，因此可避免测量过程中出现的误差。
权利要求1.一种测力微分头是由包括转帽、微分筒、锁紧装置及一对测头组成，其特征在于在转帽3内加有两个棘轮4和弹簧5，同时在转帽3和微分筒6上各相对(180°)开两个槽，其中一个棘轮上的两个爪下到微分筒6的两个槽内，另一棘轮的两爪下到转帽的两个槽里，使之棘轮4分别与微分筒6和转帽3通过动配合，而固定在其上，弹簧5安装在微分筒6与一侧棘轮之间，使之对棘轮侧面施加一压力。
2.按照权利要求1所述的微分头，其特征在于选择弹簧的强度，使转帽和微分筒之间的测力为600～1000g。
专利摘要一种测力微分头是在原微分头的转帽中加有一对棘轮和一弹簧，同时在转帽的微分筒上各相对(180°)开两个槽，使两个棘轮分别动配合固定在微分筒和转帽上，在微分筒与一侧棘轮之间安装有弹簧，使用该微分头进行测量时，由于弹簧压力及两棘轮侧面的摩擦力使转帽和微分筒之间加有一恒定600～1000g的测力，因此可以避免测量过程受力不均而引起的测量误差，可提高测量精度。
