不同用途下的微分头应该如何选择?(上篇)
今天小编为大家整理了不同用途下的微分头应该如何选择的相关内容,希望这篇文章能对大家有所帮助,下面跟随小编一起来看一下学习相关知识吧!

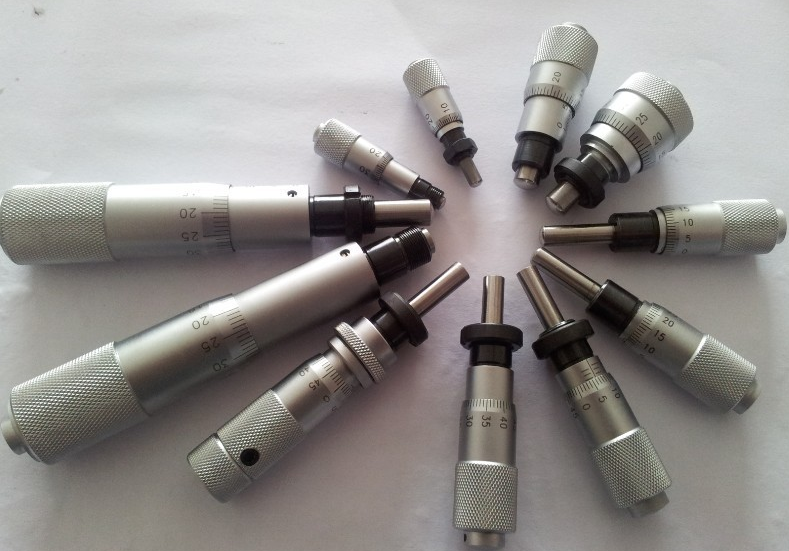

微分头(micrometer head)代表的是安装在测量仪器与精密机械上,其作用通常应用在测量、进给、定位等领域内的精密装置。
在近段时期,伴随技术的不断进步,其应用范围随之进一步扩大,除了与测量夹具组合使用外,还在精密进给装置、激光设备用十字移动工作台、操纵器等领域内得到了广泛的使用。
【测量、进给、定位】
伴随应用范围的扩大,使用者的需求也更加多元化,尽管是标准样式的通用产品,同样备有测量范围、轴套部分形状、全长等多种不同的型号,可根据用途进行选择。
微分头的选型指南
微分头挑选的关键点主要包含测量范围、测量面、轴套、刻度规格、微分筒直径等。除此以外,为了满足用户的需求,
【微分头的内视图】
01、测量范围
标准型具有5mm~50mm等不同的6个范围。
①应要选择大于预估行程的测量范围。尽管预估行程单有2mm~3mm,假设安装空间足够充裕,选择25mm型号更适合。
②需要超过50mm的长行程时,可以使用与量块搭配合作的方式。
02、轴套
轴套是微分头的保持部分,轴套的形状分贝为直柄型与带锁紧螺母型两种。
①带锁紧螺母轴套:
带锁紧螺母轴套型的安装方法十分便捷,非常牢固。
②直柄轴套:
直柄轴套型应要进行裂口夹紧与胶粘等加工,适用范围较大,在最后安装时还能够向前后方向上完成微调。
③定制示例
按照安装方法与安装部分的形状,能够供应各种轴套形状。
03、测量面
测量面分别为平面型、球面型、防止旋转装置型等三类。
①应用于测量装置时,平面型测量面较为适合。
②用作进给装置时,利用球面型测量面能够将微分头安装部分倾斜所产生的误差降至最小限度。
③在相对位置关系不是很稳定的情况下,需要更高精度时推荐大家采用防止旋转装置的测量面。
④定制示例:测微螺杆端部同时可按照需求支持定制不同的形状。
通过以上内容相信大家对于不同用途下的微分头应该如何选择已经有了初步的认识,下期小编将继续给大家更新详尽内容,想要知道更多资讯以及相关需求可以和我司取得联系并关注小编,我们将及时为您提供服务与帮助。想要了解更多专业知识内容,请大家关注我司网站,感谢大家的阅读。
