微分头的位移测量

微分头的位移测量

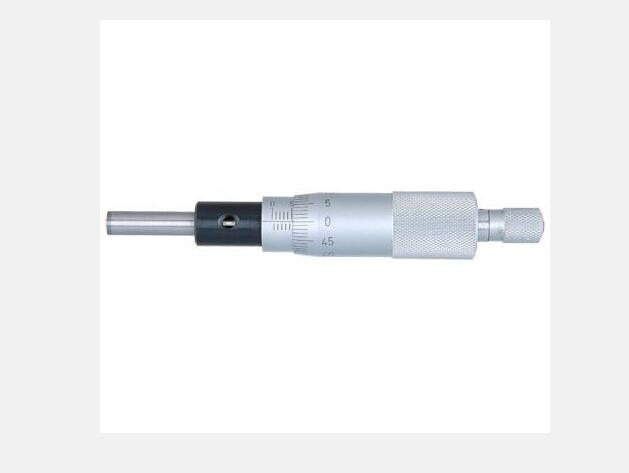

微分头组成： 微分头由不可动部分安装套、轴套和可动部分测杆、微分筒、微调钮组成。

微分头读数：微分头的安装套便于在支架座上固定安装，轴套上的主尺有两排刻度线，标有数字的是整毫米刻线(1ｍｍ／格)，另一排是半毫米刻线(０.５ｍｍ／格)；微分筒前部圆周表面上刻有50等分的刻线(０.０１ｍｍ／格)。

用手旋转微分筒或微调钮时，测杆就沿轴线方向进退。微分筒每转过1格，测杆沿轴方向移动微小位移０.０１毫米，这也叫微分头的分度值。

1、微分头读数方法：

① 先读轴套主尺上露出的刻度数值，注意半毫米刻线；再读与主尺横线对准微分筒上的数值、可以估读1／10分度，如图9—1甲读数为３.６７８ｍｍ，不是３.１７８ｍｍ；

② 遇到微分筒边缘前端与主尺上某条刻线重合时，应看微分筒的示值是否过零，如图9—1乙已过零则读２.５１４ｍｍ；如图9—1丙未过零，则不应读为２ｍｍ，读数应为１.９８０ｍｍ。

2、微分头使用方法：

微分头在实验中是用来产生位移并指示出位移量的工具。一般微分头在使用时，

① 首先转动微分筒到１０ｍｍ处，

② 再将微分头轴套上的主尺横线面向自己安装到专用支架座上，

③ 移动微分头的安装套(微分头整体移动)使测杆与被测体连接并使被测体处于合适位置(视具体实验而定)时再拧紧支架座上的紧固螺钉。

④ 当转动微分头的微分筒时，被测体就会随测杆而位移。
